煤磨熱風管道波紋管補償器的設計選型

煤粉制備系統中煤磨熱風管道——磨煤機一次風管管道。通常此處進出口安裝的波紋管補償器都要考慮煤粉顆粒的沖刷 ，熱風、高速、易燃易爆這些特性 ，其次作為管道補償器，波紋膨脹節也要注意選材的耐_腐蝕性能。



煤粉制備系統工況分析如下：

（1） 介質的易燃易爆特性——煤的揮發分。揮發分是指煤在規定條件下隔絕空氣加熱，煤中的有機物質受熱分解出一部分分子量較小的液態（此時為蒸汽狀態）和氣態產物，當Vad＜10％時，不存在自燃、爆炸的危險，但是當Vad＞30％，在適當?shù)臈l件下，易引起爆炸。

（2） 介質的沖刷特性——煤粉顆粒大小及濃度。煤粉濃度為1.2 ~2.00kg/m³且顆粒直徑小于0.10mm。

（3） 介質的溫度。由于水泥工藝要求煤粉細度在800μm，煤粉比較細，表面積大，煤粉的著火點低，高揮發分煤的著火溫度較低，過高的熱風溫度也容易引起自燃。

因此，在此種復雜的工況下，波紋管補償器的制造尤為重要。由于 磨煤機一次風管管道 的介質同時存在熱風、煤粉顆粒、高速、易燃易爆這些特性，故在選擇波紋膨脹節時，首推金屬波紋管補償器，并配以焊達HANDA500超耐磨材料才可行。焊達HANDA500一般用來做波紋膨脹節的接管和內套筒，這樣才能確保在高速沖刷下，管道補償器的完好！

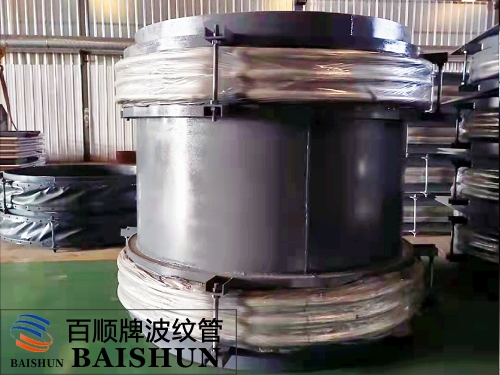

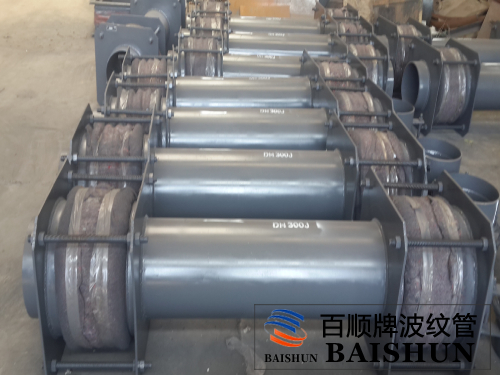

河北偉業波紋管公司生產高耐磨，耐沖刷煤粉管道專用三維補償器，剛度值低，補償量大，不積粉，不漏粉能夠吸收任意方向位移，安裝維護簡便，使用壽命長。
